無約束波紋補償器用于管道的軸向補償，補償量大，具有強力自導向和抗彎能力，從而可以簡化管道導向支架的設計，使導向支架的間距安裝均可任意。

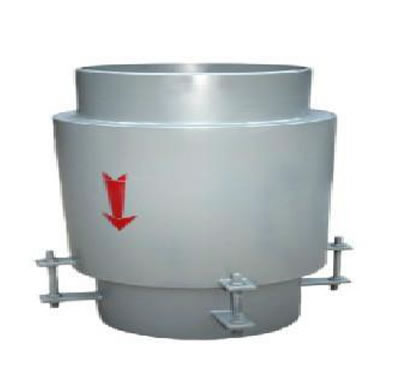

產品簡介：

        “無約束”是國以往的軸向型波紋補償器對使用有較多約束條件而得名的，無約束波紋補償器消除了以往軸向型補償器對導向支架L1≤4DgL2≤14Dg和L3要求，使用約束波紋補償器可使管道的所有支架間距均可任意。

產品特點：

        1、無約束波紋補償器在固定支架間距的確定和固定支座推力計算和普通的軸向型補償器相同。為了使工程穩定可靠，無約束補償器除要求靠近固定支架安裝外，仍要求每個固定支架間距內設三個導向支架。 　
        2、無約束補償器可應用于管道的架空、地溝敷設，也可應用于有補償?shù)闹甭穹笤O(shè)，此時無約束補償器處應設檢查井或暗室。
        3、無約束波紋補償器用于管道的軸向補償，補償量大，具有強力自導向和抗彎能力，從而可以簡化管道導向支架的設計，使導向支架的間距安裝均可任意調節。
安裝要求：

        由于無約束型補償器自身具有強力支撐和固定性能，因此，無約束型補償器除了取消預拉伸工作外，還大大地寬松了安裝要求。無約束型補償器可象一段短管一樣安裝于管道中，不必按其他軸向型補償器通常要求的全線鋼管接好后再割下和補償器等長管道的方法。還由于無約束補償器堅固的外殼，也方便了運輸、安裝和保溫。但仍需注意以下幾點：
　　1、定向保護套不得與堅固物碰撞，以免妨礙導向圈的位移。
　　2、管道內工作介質應進行氯離子和氧離子消除處理，氯離子含量不應超過25PPm。當補償器靠近地面安裝或者在地溝內安裝時，要有良好的排水措施，未經處理的無約束型補償器不得浸泡在污水中。
　　3、安裝時要注意導流筒的方向與介質流動方向一致。
　　4、無約束型補償器允許不超過1.5倍公稱壓力的系統水壓試驗。
　　5、壓力試驗在固定支架安裝完畢后進行。

 技術參數：
