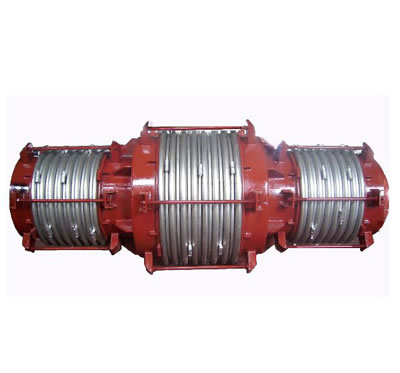

直管壓力平衡型波紋補償器的兩端各有一個工作波紋管，中間有一個平衡波紋管，通過受力構件(大拉桿或舌管)來承受內壓推力，因此管系只需中間固定支架。此類波紋補償器只能吸收軸向位移。
       直管壓力平衡型波紋補償器能補償管系的軸向位移，內壓推力自身平衡，本結構可用于不宜設置固定支架的高物位直管線或大直徑線中。
       直管壓力平衡型波紋補償器由一個波紋管和兩個端接構成其他零件組成。它通過波紋管的柔性變形來吸收管線軸向位移（也有少量橫向、角向位移），端接管或直接與管道接管焊接，或焊上法蘭再與管道法蘭聯接。補償器上的小拉桿主要是運輸過程中的剛性支撐或作為產品預變形調整用，它不是承力件。

直管壓力平衡型波紋補償器的安裝使用注意事項：
       1.直管壓力平衡式波紋補償器(膨脹節)一般應用在架空的直管線上，水平安裝。

       2.直管壓力平衡式波紋補償器(膨脹節)安裝完后，所有的小拉桿須拆除。

       3.為減少波紋管膨脹節對支座的彈性反力，在安裝前可對此類波紋管膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）。

       型號：本廠生產DN600-DN2000，壓力級別0.1Mpa~2.5Mpa
