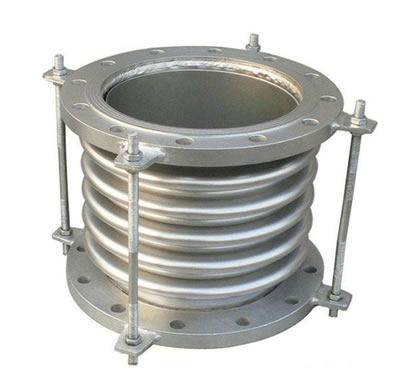

國標波紋補償器

國標波紋補償器是我公司在常用波紋補償器的制作標準基礎下，法蘭厚度采用國標厚度，限位保護裝置的耳瓣采用與法蘭相同的厚度，拉桿采用加粗方式。波紋采用雙層加厚波紋，保證了原材料的質量，此加固型波紋膨脹節使用與壓力大、要求高的管道。國標波紋膨脹節主要生產用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，波紋管膨脹節具有補償角位移的能力。波紋膨脹節是由金屬波紋管和構件組成…

國標波紋補償器是我公司在常用波紋補償器的制作標準基礎下，法蘭厚度采用國標厚度，限位保護裝置的耳瓣采用與法蘭相同的厚度，拉桿采用加粗方式。波紋采用雙層加厚波紋，保證了原材料的質量，此加固型波紋膨脹節使用與壓力大、要求高的管道。
國標波紋膨脹節主要生產用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，波紋管膨脹節具有補償角位移的能力。波紋膨脹節是由金屬波紋管和構件組成的具有伸縮功能的器件，它能夠補償管道的熱變形、機械變形和吸收各種機械振動，起到降低管道變形和提高管道使用壽命的作用。

生產標準：

波紋補償器標準編號:GB/T 12777-2008

波紋補償器標準名稱:金屬波紋管膨脹節通用技術條件
2008-08-04發布，2009-02-01實施
頒布部門:中華人民共和國國家質量監督檢驗檢疫總局，中國國家標準化管理委員會　本標準規定了金屬波紋紋補償器的定義、分類、要求、試驗方法、檢驗規則、標志及包裝、運輸、貯存等。本標準適用于安裝在管道中其撓性件為整體成形無加強U形、加強U形和∩形波紋管的圓形波紋管補償器的設計、制造和檢驗。壓力容器用膨脹節的設計、制造和檢驗亦可參照使用。

技術參數：

公稱　　通徑　　DN 　　mm	計算疲勞破壞次　　數下軸向補償量　　Xomm			補償量			剛度			面積　　A 　　cm2	徑向　　較大　　外形　　尺寸　　Hmm	接管端口　　尺寸　　doxS(mm)	總長L 　　(mm)		總重W 　　(kg)
公稱　　通徑　　DN 　　mm	1500	3000	15000	橫　　向　　Yomm	角向　　Yθ度	軸向　　Kx 　　N/mm	橫向　　KyN/mm	角向　　KθN x m/度	法蘭連接	面積　　A 　　cm2	徑向　　較大　　外形　　尺寸　　Hmm	法蘭	接管	法蘭	接管
80	30	25	18	6.4	±6.4	358	418	8.4	81	284	φ89x4	244	344	10	3
80	37	32	22	10	±8	286	214	6.7	81	284	φ89x4	274	374	10	3
200	56	47	31	3.2	±5.3	288	3164	39	479	442	φ219x6	244	344	25	17
200	84	70	46	7.2	±8	192	9938	26	479	442	φ219x6	298	340	27	20
250	63	53	36	4.8	±5.3	588	4371	128	769	497	φ273x8	309	409	38	22
250	95	80	53	10.8	±8	392	1295	85	769	497	φ273x8	387	487	43	27
500	84	70	47	4.8	±4.6	728	9861	515	2445	790	φ529x10	415	517	126	82
500	126	105	70	10.8	±6.9	485	2922	343	2445	790	φ529x10	515	615	138	93
1000	58	46	28	1.2	±1.4	5540	495368	14861	9043	1286	φ1020x10		552		278
	115	92	56	4.6	±2.8	2770	61921	7431					692		348
	230	184	112	19.2	±5.6	1385	7740	3715					1018		468
1500	46	36	22	0.4	±0.8	6090	1879309	32888	19384	1786	φ1520x14		550		462
	92	73	44	1.6	±1.6	3045	234914	16444					690		567
	183	146	88	6.4	±3.2	1523	29364	822					1046		761
1800	45	35	22	0.4	±0.6	7140	262408	61228	27494	2066	φ1820x14		550		547
	89	71	44	1.6	±1.2	3570	328010	30614					690		665
	178	142	88	6.4	±2.4	1785	41001	15307					1046		883
2000	53	42	25	0.4	±0.6	8785	3871980	91666	34636	2340	φ2020x14		683		819
	107	85	50	1.6	±1.2	4390	483998	45833					83, 3		927
	214	170	101	6.4	±2.4	2195	60499	21917					1206		1164
