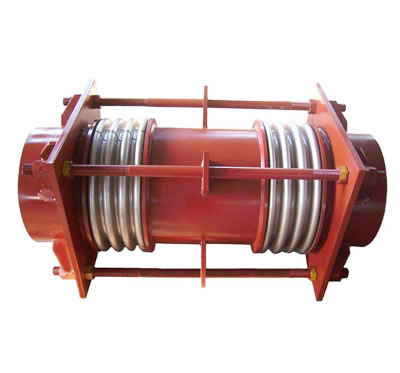

用途
可以補償彎曲管道的橫向位移和角位移。
產品說明
型號：本公司生產DN100-DN5000，壓力級別0.1Mpa-2.5Mpa 。
連接方式：1、法蘭連接 2、接管連接
產品橫向補償量：根據用戶要求
使用說明
大拉桿橫向波紋補償器對支座作用力的計算：
橫向彈力： Fy=Ky·Y 彎矩：M=Fy·L
式 中： Ky-橫向剛度 N/mm Y-橫向?qū)嶋H位移（變形量）mm
L-管架到補償器中點的距離 m。
安裝準備工作：
1、補償器到貨后，需對以下內容進行開箱檢查：
a、文檔資料：需檢查補償器標牌、合格證上所列型號、規格及技術參數是否與訂貨合同一致，其它所需的附屬技術文件是否齊全。
b、外觀檢查：補償器無明顯的劃傷或尖壓痕；補償器內部（波谷）應無異物；連接端口應完好，如法蘭聯接密封面應無貫穿傷痕，涂層無起皮、龜裂、剝落，大拉桿、運輸拉桿及緊固件應完整。
2、補償器吊裝及運輸注意事項：
a、吊裝時應使用專用的吊裝工夾具或起重吊耳，嚴禁使用運輸拉桿作為承力部件。無起重吊耳的小口徑補償器，因其重量輕，可用繩索捆在接管上。
b、運輸、儲存過程中要防止日曬雨淋、水浸泡、有害氣體腐蝕。
c、運輸、儲存過程中要防止跌落、碰撞，不要與其它物品堆放在一起，以免碰傷損壞波紋管。
d、運輸過程中要捆綁牢固，防止竄動及滾動。
技術參數：
|
公稱通徑DNmm |
波數 |
壓力等級Mpa |
橫向補償量mm/剛度N/mm |
較 大外徑尺寸mm |
|||||
|
產品長度mm |
|||||||||
|
1200 |
1500 |
2000 |
2500 |
3000 |
3500 |
||||
|
100 |
4+4 |
0.25 |
177/2.2 |
243/1.2 |
354/0.6 |
465/0.3 |
|
|
310 |
|
0.6 |
177/2.2 |
243/1.2 |
341/0.6 |
447/0.3 |
|
|
310 |
||
|
1 |
163/2.2 |
243/1.2 |
325/0.6 |
427/0.3 |
|
|
310 |
||
|
1.6 |
91/4 |
127/2 |
187/1 |
247/0.6 |
|
|
310 |
||
|
2.5 |
94/8 |
132/5 |
194/2 |
256/1 |
|
|
310 |
||
|
125 |
4+4 |
0.25 |
181/2.8 |
251/1.5 |
369/0.7 |
487/0.4 |
|
|
360 |
|
0.6 |
172/2.8 |
239/1.5 |
351/0.7 |
463/0.4 |
|
|
360 |
||
|
1 |
161/2.8 |
224/1.5 |
330/0.7 |
435/0.4 |
|
|
360 |
||
|
1.6 |
99/11 |
140/6 |
209/3 |
277/2 |
|
|
360 |
||
|
2.5 |
94/11 |
113/6 |
197/3 |
262/2 |
|
|
360 |
||
|
150 |
4+4 |
0.25 |
199/6 |
278/3.2 |
410/1.6 |
542/1.0 |
|
|
410 |
|
0.6 |
186/6 |
259/3.2 |
382/1.6 |
506/1.0 |
|
|
410 |
||
|
1 |
122/10 |
170/6 |
251/3 |
332/2 |
|
|
410 |
||
|
1.6 |
108/12 |
153/6 |
230/3 |
307/2 |
|
|
410 |
||
|
2.5 |
82/22 |
117/12 |
176/5 |
234/2 |
|
|
410 |
||
|
200 |
4+4 |
0.25 |
155/9.4 |
220/4.9 |
327/2.25 |
435/1.4 |
|
|
480 |
|
0.6 |
138/9.4 |
196/4.9 |
291/2.25 |
388/1.0 |
|
|
480 |
||
|
1 |
101/20 |
143/11 |
213/5 |
283/3 |
|
|
480 |
||
|
1.6 |
75/42 |
108/21 |
164/10 |
220/6 |
|
|
480 |
||
|
2.5 |
59/69 |
86/35 |
130/16 |
176/9 |
|
|
480 |
||
|
250 |
4+4 |
0.25 |
164/10.2 |
239/5.1 |
367/2.4 |
494/1.5 |
|
|
580 |
|
0.6 |
128/21 |
188/10 |
287/5 |
387/3 |
|
|
580 |
||
|
1 |
109/35 |
159/18 |
243/8 |
328/5 |
|
|
580 |
||
|
1.6 |
76/68 |
116/33 |
182/14 |
249/8 |
|
|
580 |
||
|
2.5 |
64/122 |
98/58 |
154/25 |
210/14 |
|
|
580 |
||
|
300 |
4+4 |
0.25 |
144/17.6 |
174/8.4 |
287/3.7 |
379/2 |
|
|
660 |
|
0.6 |
94/50 |
144/24 |
228/0 |
313/6 |
|
|
660 |
||
|
1 |
|
127/39 |
202/17 |
227/10 |
325/6 |
|
660 |
||
|
1.6 |
|
169/28 |
169/28 |
234/15 |
299/10 |
|
660 |
||
|
2.5 |
|
91/113 |
148/47 |
215/26 |
262/16 |
|
660 |
||
|
350 |
4+4 |
0.25 |
100/26 |
157/14 |
254/5 |
352/3 |
|
|
750 |
|
0.6 |
83/73 |
130/34 |
210/14 |
292/8 |
|
|
750 |
||
|
1 |
|
117/54 |
190/23 |
263/13 |
337/8 |
|
750 |
||
|
1.6 |
|
95/96 |
160/38 |
225/20 |
291/13 |
|
750 |
||
|
2.5 |
|
81/158 |
135/63 |
190/34 |
246/21 |
|
750 |
||
|
400 |
4+4 |
0.25 |
|
146/16 |
238/7 |
330/4 |
423/2 |
|
780 |
|
0.6 |
|
122/45 |
199/19 |
276/10 |
354/7 |
|
780 |
||
|
1 |
|
109/74 |
177/31 |
246/17 |
315/11 |
|
780 |
||
|
1.6 |
|
85/130 |
144/52 |
202/28 |
262/17 |
|
780 |
||
|
2.5 |
|
|
112/88 |
157/47 |
203/29 |
250/20 |
780 |
||
|
450 |
4+4 |
0.25 |
|
134/20 |
216/8 |
299/5 |
383/3 |
|
870 |
|
0.6 |
|
129/40 |
208/17 |
289/9 |
369/6 |
|
870 |
||
|
1 |
|
109/68 |
176/29 |
244/16 |
312/10 |
|
870 |
||
|
1.6 |
|
|
115/9 |
162/48 |
210/29 |
258/20 |
870 |
||
|
2.5 |
|
|
86/198 |
122/105 |
158/65 |
193/44 |
870 |
||
|
500 |
4+4 |
0.25 |
|
123/26 |
199/11 |
277/6 |
355/4 |
|
920 |
|
0.6 |
|
119/53 |
193/22 |
267/12 |
342/8 |
|
920 |
||
|
1 |
|
99/90 |
160/38 |
222/21 |
285/13 |
|
920 |
||
|
1.6 |
|
|
101/127 |
43/66 |
186/41 |
229/27 |
920 |
||
|
2.5 |
|
|
76/284 |
107/149 |
140/91 |
172/62 |
920 |
||
|
600 |
4+4 |
0.25 |
|
111/54 |
188/22 |
265/12 |
342/7 |
|
1010 |
|
0.6 |
|
108/108 |
181/43 |
256/23 |
331/14 |
|
1010 |
||
|
1 |
|
83/220 |
319/88 |
197/47 |
254/29 |
|
1010 |
||
|
1.6 |
|
|
98/182 |
143/93 |
187/56 |
232/38 |
1010 |
||
|
2.5 |
|
|
82/307 |
119/157 |
156/95 |
193/63 |
1010 |
||
|
700 |
4+4 |
0.25 |
|
98/82 |
166/32 |
236/17 |
305/11 |
|
1140 |
|
0.6 |
|
|
161/64 |
228/34 |
295/32 |
263/14 |
1140 |
||
|
1 |
|
|
117/132 |
165/70 |
214/43 |
264/29 |
1140 |
||
|
1.6 |
|
|
81/287 |
199/144 |
157/86 |
196/57 |
1140 |
||
|
800 |
4+4 |
0.25 |
|
|
146/45 |
208/24 |
271/15 |
334/10 |
1240 |
|
0.6 |
|
|
141/93 |
201/49 |
262/30 |
323/20 |
1240 |
||
|
1 |
|
|
102/182 |
146/95 |
190/59 |
235/40 |
1240 |
||
|
1.6 |
|
|
69/402 |
103/200 |
137/119 |
170/79 |
1240 |
||
|
900 |
4+4 |
0.25 |
|
|
|
184/49 |
249/28 |
314/18 |
1370 |
|
0.6 |
|
|
|
179/97 |
242/56 |
305/37 |
1370 |
||
|
1 |
|
|
|
139/171 |
188/99 |
237/64 |
1370 |
||
|
1.6 |
|
|
|
103/369 |
139/213 |
176/139 |
1370 |
||
|
100 |
4+4 |
0.25 |
|
|
|
194/52 |
266/30 |
340/19 |
1500 |
|
0.6 |
|
|
|
194/104 |
266/59 |
340/38 |
1500 |
||
|
1 |
|
|
|
148/185 |
204/106 |
260/68 |
1500 |
||
|
1.6 |
|
|
|
108/416 |
148/237 |
189/153 |
1500 |
||
